Vorspannungsüberwachung an Schraubverbindungen mit DREMODISC

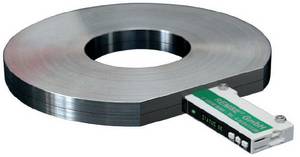

Dieser faseroptische Sensor basiert auf durch Querdruck verursachten Modenverteilungseffekten eines neuartigen Kunststoff-Lichtwellenleiters, der sich im Innern der  Unterlegscheibe befindet.
Die Flächenpressung zwischen Schraubenkopf und der Unterlegscheibe wird erfasst und auf der Anzeige des optoelektronischen Wandlers, der fest mit der Unterlegscheibe verbunden ist, dargestellt.

Nach Einstellung des gewünschten Flächenpressungswertes erkennt die Einheit jeden Abfall der Flächenpressung unter diesen Wert und zeigt dies optisch mittels Warn - LED sowie durch Setzen eines elektrischen Ausgangssignales an.

Die  SPASS® - Dremodisc  wird von kleinen Knopfzellen versorgt, die bei getaktetem Berieb für einen Zeitraum von mehr als einem 1 Jahr die elektrische Versorgung übernehmen können.

Standard - Größen bewegen sich von M 24 bis M 120,  andere Größen sind auf Anfrage erhältlich.

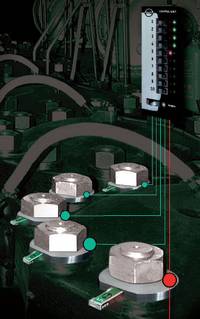

Falls eine Fernabfrage erforderlich wird,  kann der Flächenpressungswert (mit Identifikation der jeweiligen Unterlegscheibe) per Funkmodul auf 868 MHz







Ihre Vorteile:

  • Stellt höchste Zuverlässigkeit von Anlage und Prozess sicher
  • Leckage - Risiken wird frühzeitig vorgebeugt
  • Realisierung von maximalem Produktionsausstoß durch Vermeidung von Stillstandszeiten
  • Vermeidung negativer Pressemeldungen
  • Schließt Umweltverschmutzungen aus

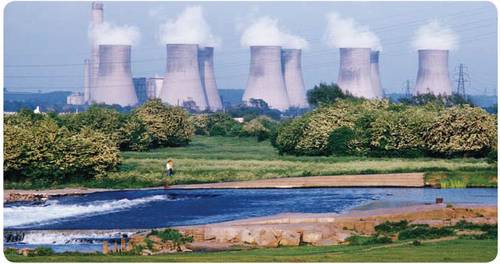

Unter den wichtigsten Anwendungen finden sich sicherheitsrelevante Schraubverbindungen in Kraftwerken,  Maschinenanlagen mit Hochdruck-Systemen, Chemieanlagen und dem Kernkraftbereich. Frühwarnsysteme für kritische Schraubverbindungen (z.B. Leckage - Detektion, Vermeidung von Prozess - Materialverlust) sind schnell eingerichtet, so dass auf kostspielige Wartungsaktionen mit komplizierter Ausrüstung verzichtet werden kann.
